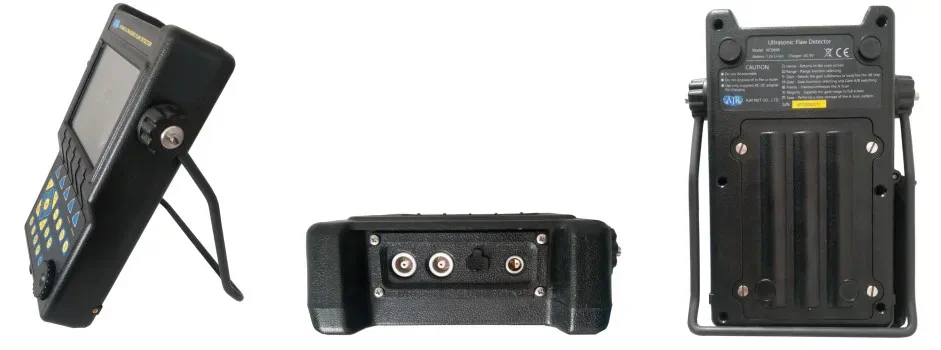

AFD856 Multi Channel Ultrasonic Flaw Detector
Üretici ürün açıklaması
The AFD856 is an advanced digital ultrasonic flaw detector featuring a multi-color TFT LCD and a host of new features to meet challenging inspection requirements. It combines powerful flaw detection and measurement capabilities, extensive data storage, and the ability to transfer detailed inspection data to the PC via its full-speed USB port.
AFD856 Multi Channel Ultrasonic Flaw Detector
19 görsel daha bu sayfada gösterilmiyor.
- Marka
- AJR
- Kategori
- Ultrasonic Flaw Detection
- Yöntem / ürün ailesi
Teknik Özellikler
| Channel | 100 channels |
|---|---|

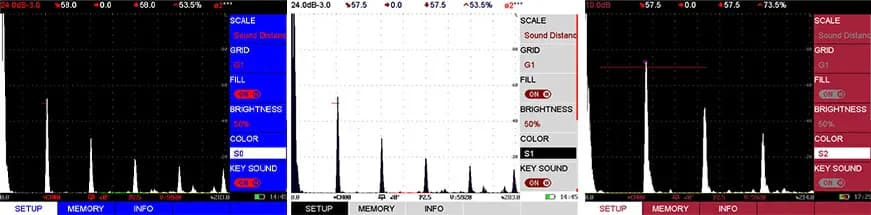

| Screen | 640×480 pixels multi-color TFT LCD |
| Measuring Range | 0-9999 mm in steel |
| Material Velocity | 100 to 20000 m/s adjustable |
| Display Delay | -20 - 3400 µs |
| Probe Delay / Zero Offset | 0 - 99.99 µs |
| Gain | 110 dB max in selectable resolution 0.1 dB, 1.0 dB, 2.0 dB and 6.0 dB. |
| Probe Modes | Straight, Angle, Dual Element and Thru-Transmission |
| Pulser | Tunable Square Wave Pulser |
| Pulse Repetition Frequency Range | 10 Hz - 1000 Hz |
| Pulse Energy | 200V, 300V, 400V and 500V selectable |
| Bandwidth (amplifier bandpass) | 0.5 - 15 MHz |
| Damping | 200Ω and 500Ω |
| Gate Monitors | Two independent gates controllable over entire sweep range: A and B gates |
| Rectification | Positive halfwave, Negative halfwave, Fullwave, RF |
| System Linearity | Horizontal: +/-0.1% FSW, Vertical: 2% FSH, Amplifier Accuracy +/-1 dB |
| Reject (suppression) | 0 to 80% full screen height |
| Units | Metric or imperial |
| Probe Connection Port | LEMO01 (Optional BNC) |
| Data Port | USB |
| Power Requirements | AC Mains 100-240 VAC, 50-60 Hz |
| Dimensions | 280×220×70 mm |
| Operating Temperature | -10℃ - 50℃ |
| Storage Temperature | -30℃ - 50℃ |

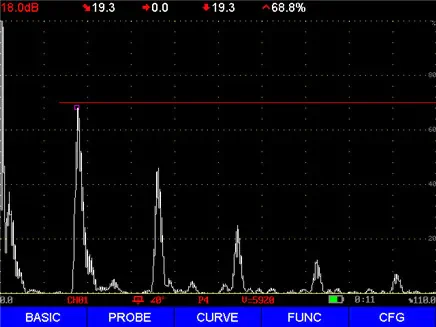

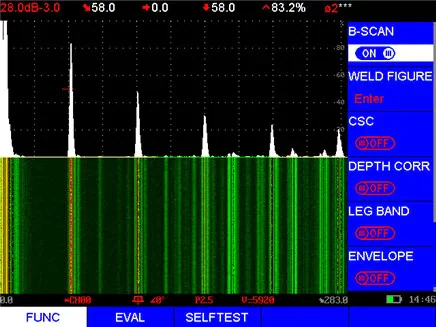

| A Scan | B Scan |
| Video Record | Selftest |
| Weld Figure | Curved Surface Correction |
| Depth Correction | Leg Band |
| Envelope | Peak Hold |
| DGS / AVG Curve | DAC Curve |
| Diameter Sizing | Crack Height Measuring |
| AWS | API5UE |
| Call Save Files | Test Report |
Teknik özellikler tedarikçinin yayınladığı verilerden alınmıştır; nihai ve bağlayıcı değerler için tedarikçi kaynağına başvurunuz.
