Guided Ultrasonics

QSR System – ALF

Ürün özeti

QSR ALF, büyük çaplı borularda yönlendirilmiş dalga taraması için kullanılan ayarlanabilir bir çerçevedir ve çevresel yayılımlı QSR sisteminin parçasıdır. QSR1 ile aynı sensör arabalarını kullanır; elektronik modül (ePOD) sağlam bir kabloyla uzaktan bağlandığından dar alanlarda daha küçük bir yer kaplar. Nominal 12 inçten düz yüzeye kadar çaplar ve 6–13 mm cidar kalınlığı için verilir.

QSR System – ALF

QSR System – ALF

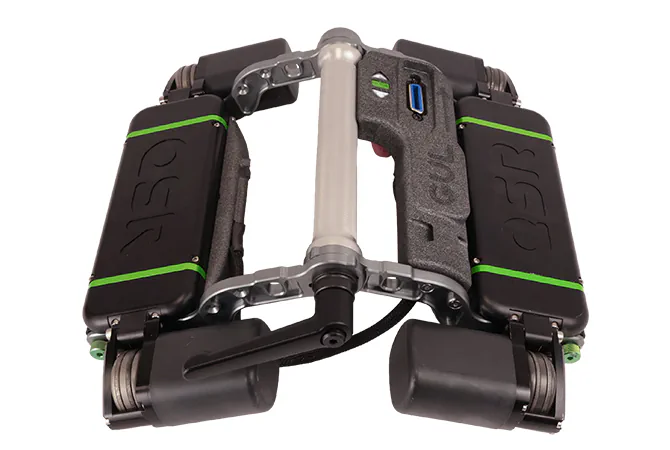

  • QSR System – ALF — 2

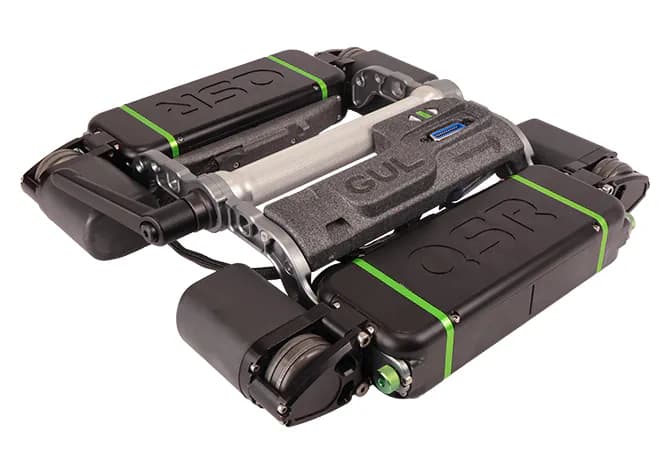

  • QSR System – ALF — 3

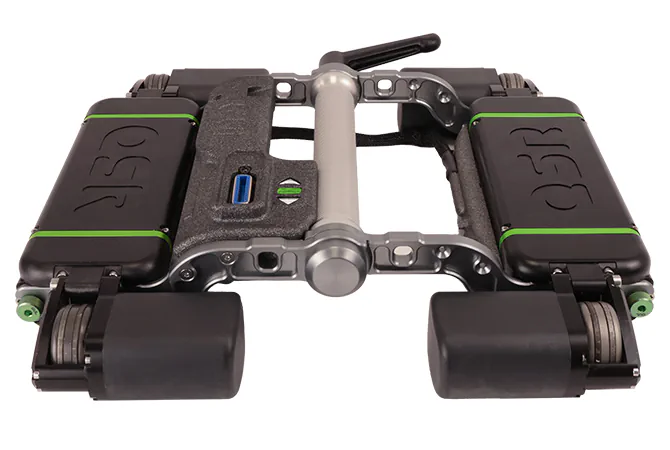

  • QSR System – ALF — 4

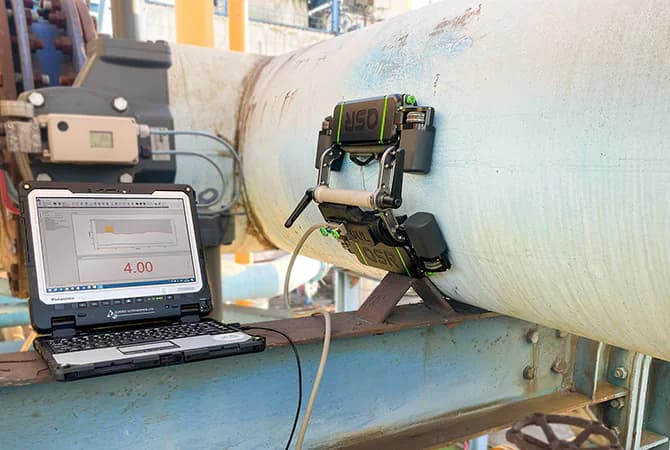

  • QSR System – ALF — 5

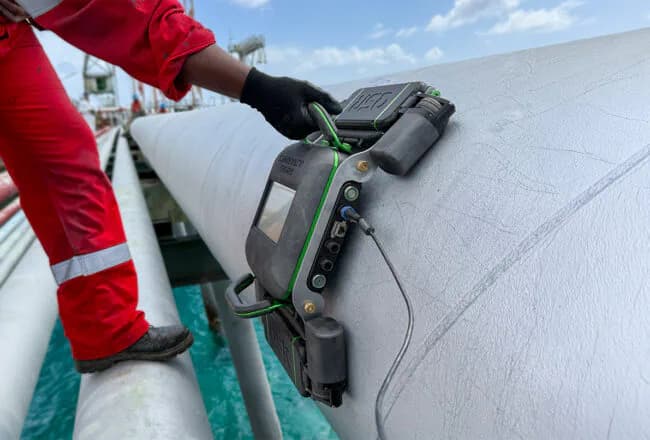

  • QSR System – ALF — 6
Marka
Guided Ultrasonics
Kategori
Inspection / Scanning / QSR System
Yöntem / ürün ailesi
Model
ALF

Teknik Özellikler

ClearanceVaries according to diameter: from 140 mm to 120 mm [5.5″ to 4.7″]
Operating Temperature‐20°C to 70°C (‐40°F to 160°F)
Pipe Diameter12″ to flat (DN 300 to flat) – Nominal API 5L
Pipe OrientationHorizontal (±15 degrees)
Pipe Wall Thickness6 mm to 13 mm (0.236″ to 0.512″)
Surface PreparationSurface must be wiped clean of loose debris. Coatings thicker than 1 mm must be removed under the sensor path.

Teknik özellikler tedarikçinin yayınladığı verilerden alınmıştır; nihai ve bağlayıcı değerler için tedarikçi kaynağına başvurunuz.
