EDDYCON D multi-channel eddy current flaw detector

Ürün özeti

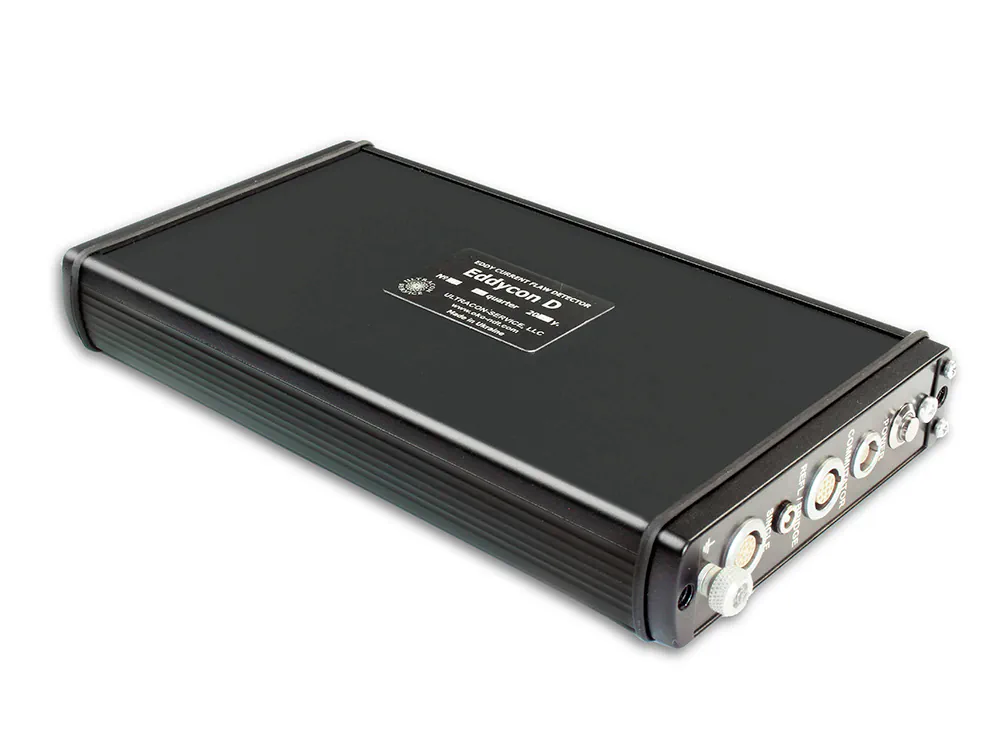

EDDYCON D, farklı girdap akımı muayene görevleri için kullanılan, bir kanala 32'ye kadar prob bağlanabilen çok kanallı bir kusur dedektörüdür. 10 Hz–16 MHz jeneratör frekans aralığı, 0–70 dB kazanç, tek eksenli enkoder girişi ve Ethernet bağlantısı bulunur; en fazla 1 kg'lık IP64 gövdesi 12 V DC ile beslenir. OKOndt ray muayene sistemlerinde ve SMARTSCAN-FA'da girdap akımı kanalı olarak kullanılır.

EDDYCON D multi-channel eddy current flaw detector

EDDYCON D multi-channel eddy current flaw detector
  • EDDYCON D multi-channel eddy current flaw detector — 2
  • EDDYCON D multi-channel eddy current flaw detector — 3
  • EDDYCON D multi-channel eddy current flaw detector — 4
  • EDDYCON D multi-channel eddy current flaw detector — 5
  • EDDYCON D multi-channel eddy current flaw detector — 6
  • EDDYCON D multi-channel eddy current flaw detector — 7
  • EDDYCON D multi-channel eddy current flaw detector — 8

3 görsel daha bu sayfada gösterilmiyor.

Marka
OKOndt Group
Kategori
Eddy current testing
Yöntem / ürün ailesi

Teknik Özellikler

Overall dimensionsnot more than 293 x 37 x 141 mm
Weightnot more than 1 kg

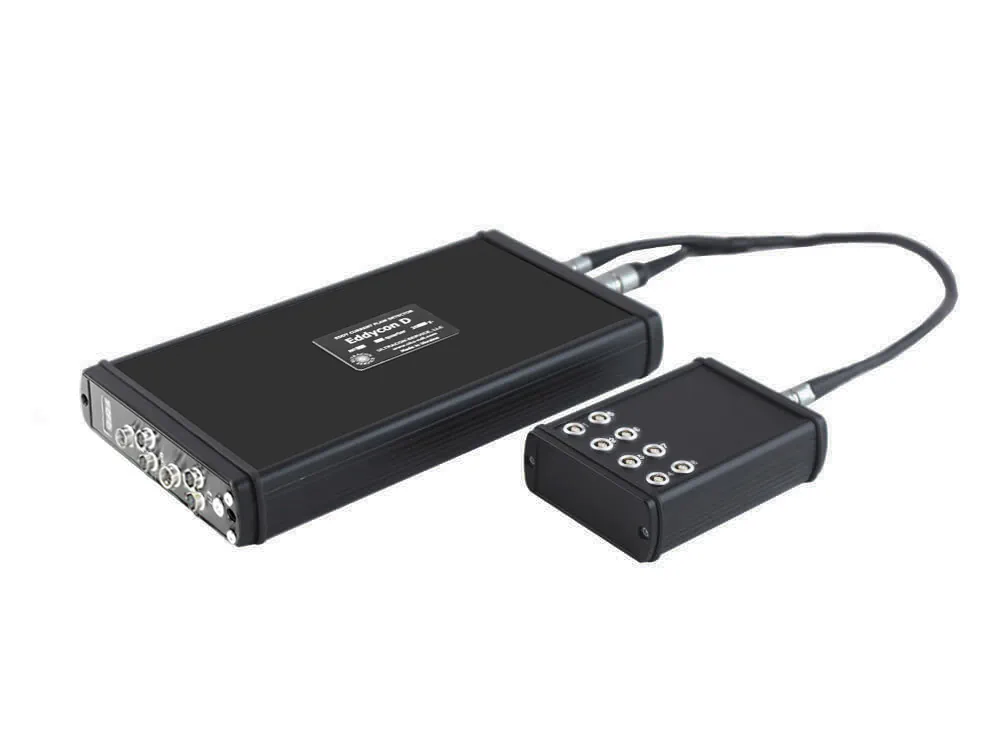

Number of EC probes connected to one EC channelup to 32

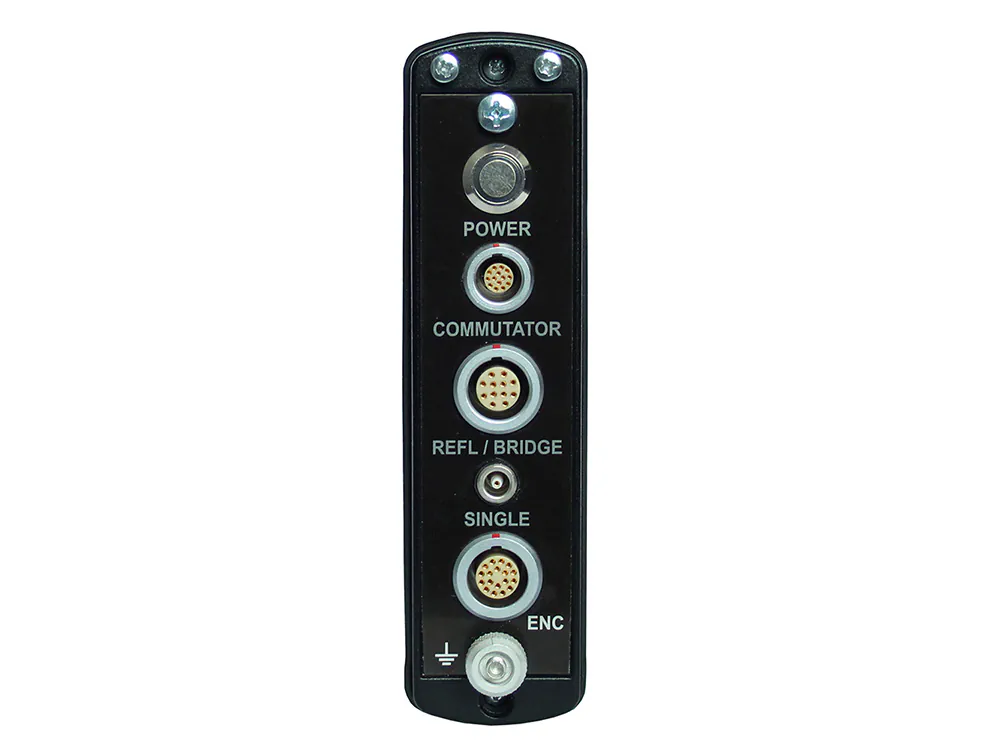

ECP connectorsLemo 12, Lemo00
Power12 V DC power
Time for operating mode setupup to 1 min.
Warranty1 year
INPUTS/OUTPUTS — Ethernetavailable
INPUTS/OUTPUTS — Triggering inputavailable
INPUTS/OUTPUTS — Encoder input1 axis Encoder
MAIN METROLOGICAL SPECIFICATIONS — Protection levelIP 64
MAIN METROLOGICAL SPECIFICATIONS — Environment temperaturefrom – 10º to +50 ºС
MAIN METROLOGICAL SPECIFICATIONS — Atmospheric pressurefrom 84 to 106.7 kPa
MAIN METROLOGICAL SPECIFICATIONS — Environment humidity(93 ± 3) % at 25 ºС
MAIN METROLOGICAL SPECIFICATIONS — Full average life of the flaw detectornot less than 10 years
GENERATOR — Output voltage (double amplitude)from 0.5 to 20 V
GENERATOR — Frequency rangefrom 10 Hz tо 16 MHz
GENERATOR — Triggering typeinternal, encoder
RECEIVER — Gainfrom 0 tо 70 dB with a step 1, 10 dB
RECEIVER — Added gainfrom 0 tо 30 dB
RECEIVER — Input signalnot more than 2 V from Peak to Peak
RECEIVER — Digital filters3 digital filters: High-frequency, Low-frequency, Bandpass

Teknik özellikler tedarikçinin yayınladığı verilerden alınmıştır; nihai ve bağlayıcı değerler için tedarikçi kaynağına başvurunuz.
