ED-45 - Eddy-current flaw detector

Ürün özeti

ED-45, ferromanyetik metal yapılarda çatlak tespiti ve çatlak derinliği ölçümü için kullanılan el tipi bir girdap akımı (eddy current) kusur dedektörüdür; özellikle gerilmeli korozyon çatlaklarına yöneliktir ve korozyon ya da koruyucu kaplama altında çalışabilir. Veride 0,3–5 mm çatlak derinliği aralığı, en az 10 mm çatlak uzunluğu ve 10 mm'ye kadar yalıtkan kaplama altında çatlak tespiti verilir. Elektronik modül ve sensör birlikte 0,5 kg'dır; pille 10 saat çalışır.

ED-45 - Eddy-current flaw detector

ED-45 - Eddy-current flaw detector

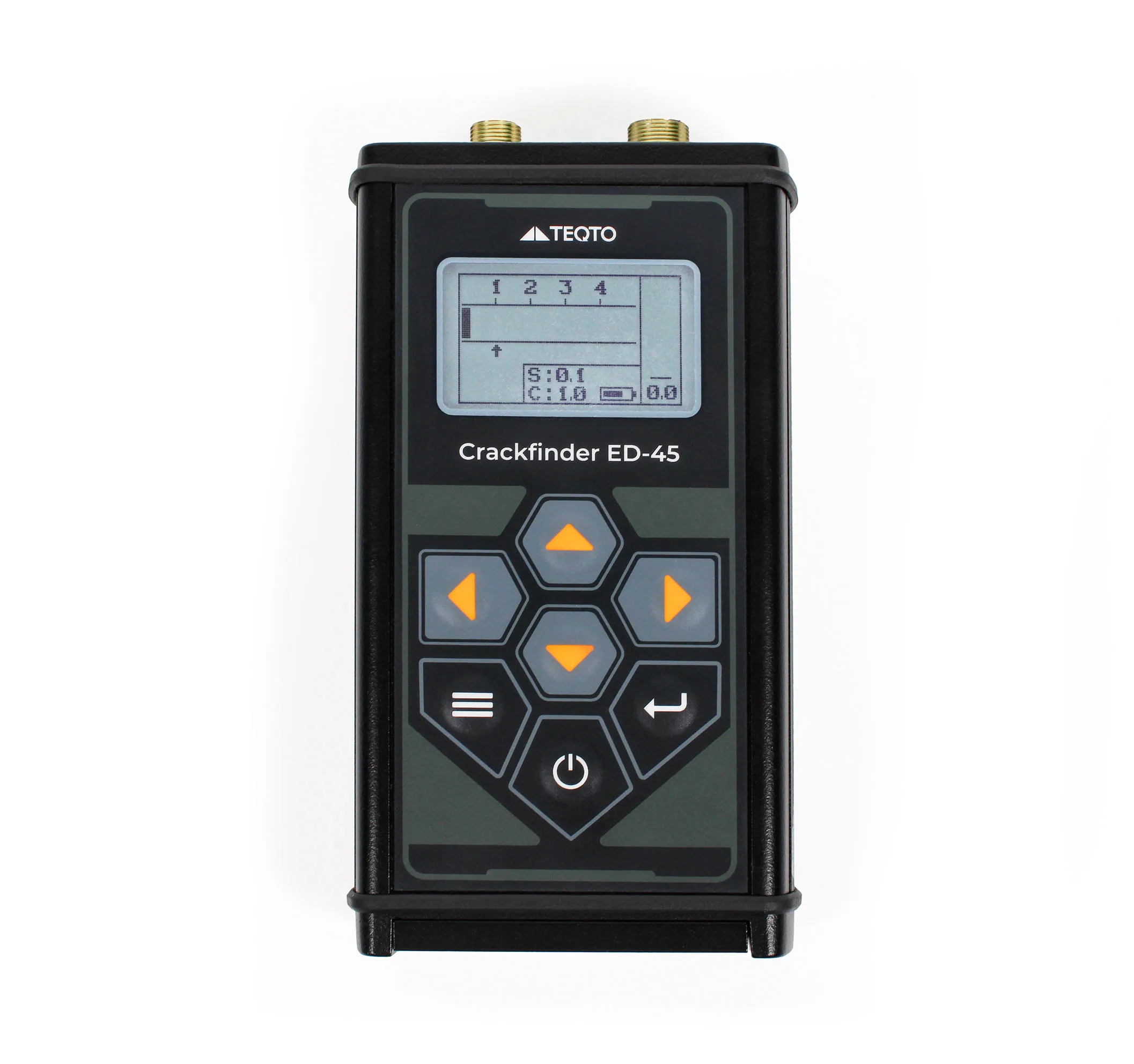

  • ED-45 - Eddy-current flaw detector — 2

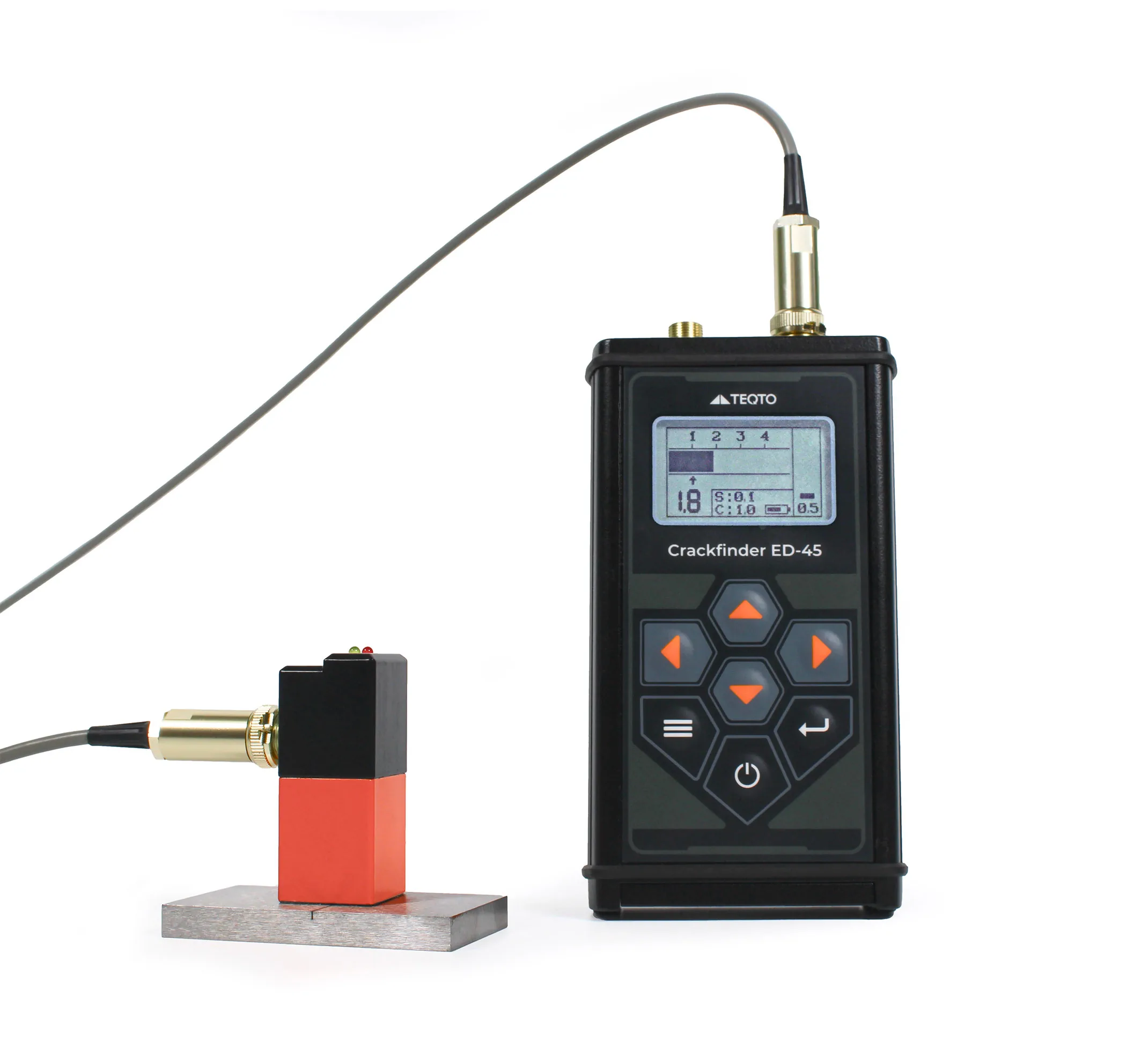

  • ED-45 - Eddy-current flaw detector — 3

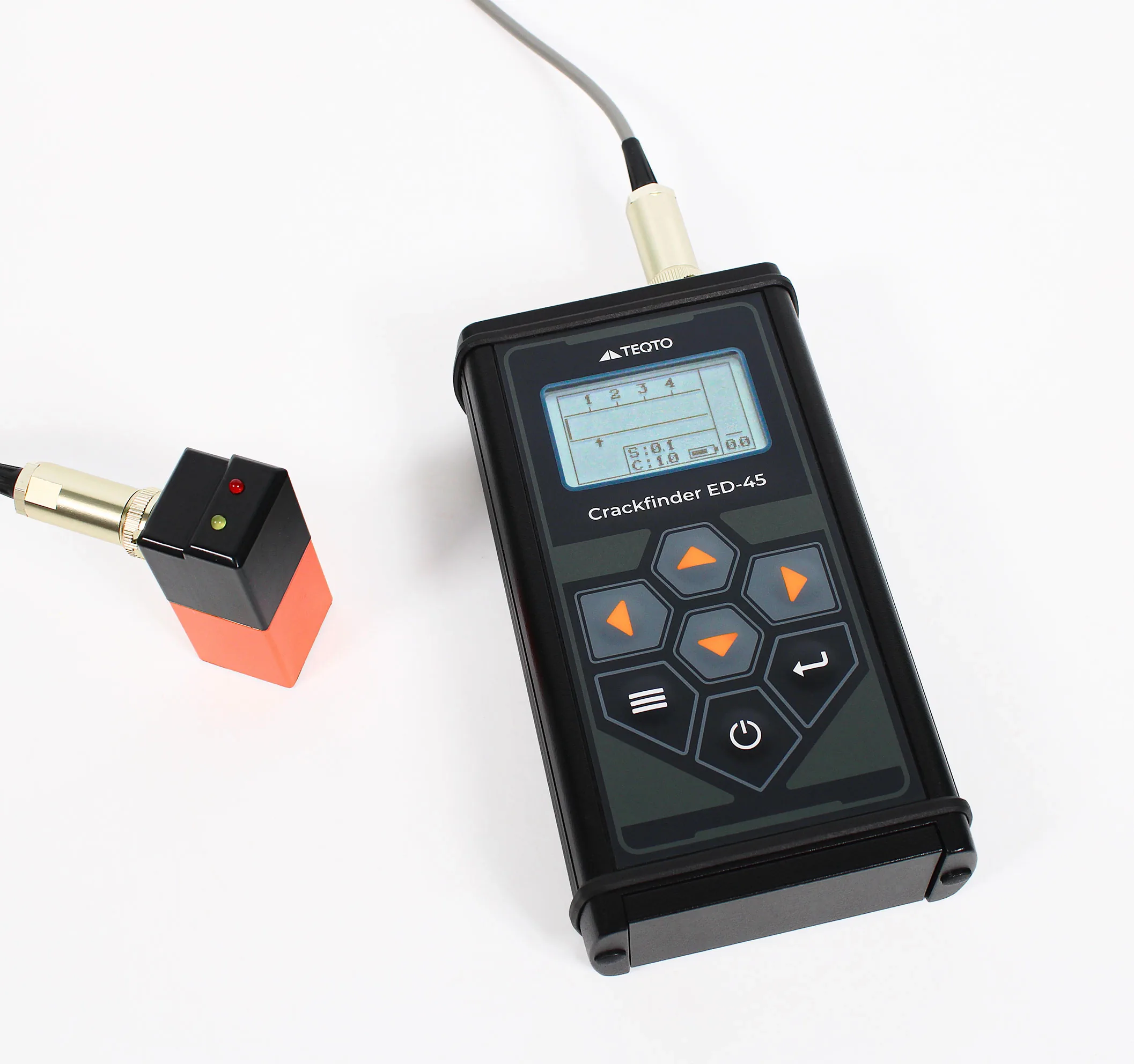

  • ED-45 - Eddy-current flaw detector — 4
  • ED-45 - Eddy-current flaw detector — 5
Marka
TEQTO
Kategori
Eddy-current flaw detectors
Yöntem / ürün ailesi
Model
ED-45

Teknik Özellikler

Minimal fracture opening0,05 mm
Minimum detectable fracture length10 mm
Detectable fracture depth range0,3 – 5 mm
Fracture depth measurement inaccuracy0,2 mm + 0,1h (where “h” is crack depth)
Insulating coating thickness measurement range0 – 6 mm
Insulating coating thickness measurement inaccuracy10 %
Maximum insulating coating thickness allowing fracture detectionup to 10 mm
Exploitation conditions of flaw detector-15 … +40 °С
LBH of electronic module is150 х 80 х 35 mm
LBH of sensor is25 х 25 х 60 mm
Weight of electronic module and sensor0.5 kg
Power supplyis self-contained from 2 Ni-MH batteries (1.2 V) or similar or from battery type AA 1.5 V ALK
Continual working time from battery is10 hours
Control of battery dischargeprovided
Warranty1 year from the day of delivery

Teknik özellikler tedarikçinin yayınladığı verilerden alınmıştır; nihai ve bağlayıcı değerler için tedarikçi kaynağına başvurunuz.
