QSR System – QSR Axial

Ürün özeti

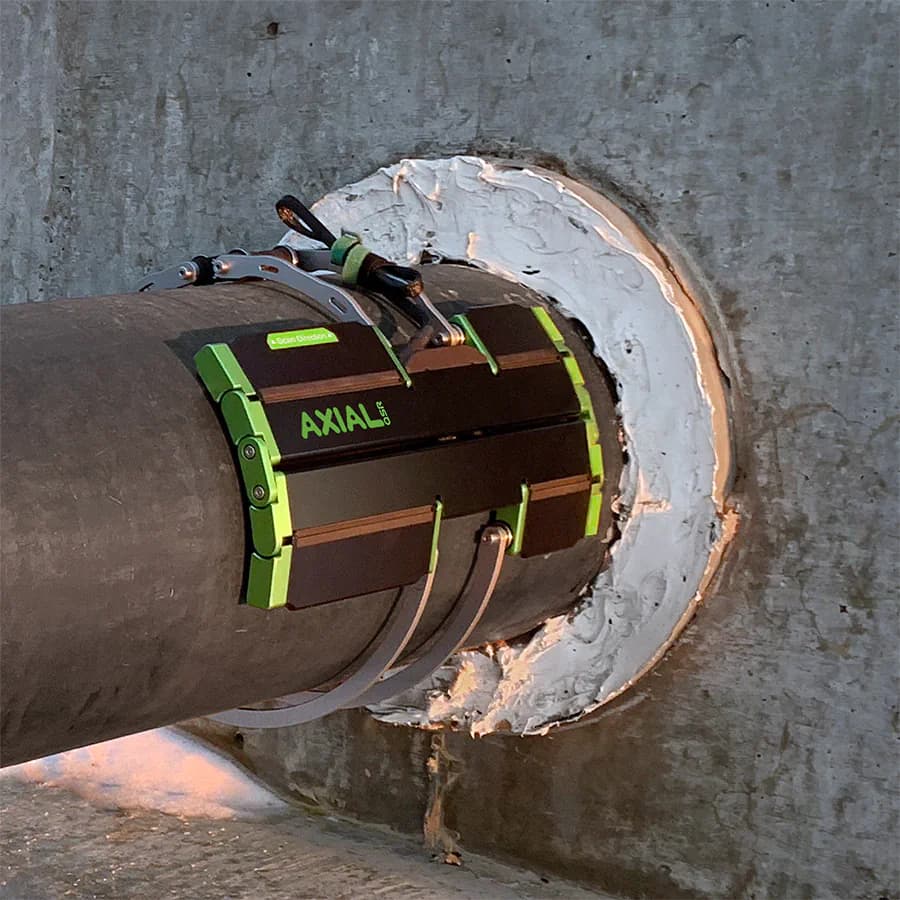

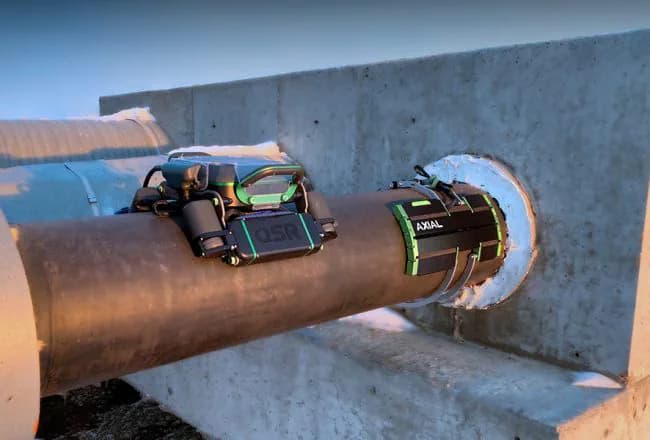

QSR Axial, boru destekleri yakınında ve boru raflarında dar alanlara sığacak şekilde tasarlanmış alçak profilli bir QSR tarama cihazıdır. QSR1 elektronik modülüyle (ePOD) birlikte çalışarak dalgaları boru ekseni boyunca gönderir ve boru çevresinde ilerler; bu düzen kelepçeli destekler, duvar geçişleri ve hava-toprak geçişleri gibi bölgelerin muayenesine olanak verir. Manuel taramada 4–48 inç, motorlu taramada 6–16 inç nominal boru çapları için verilir.

QSR System – QSR Axial

QSR System – QSR Axial
  • QSR System – QSR Axial — 2

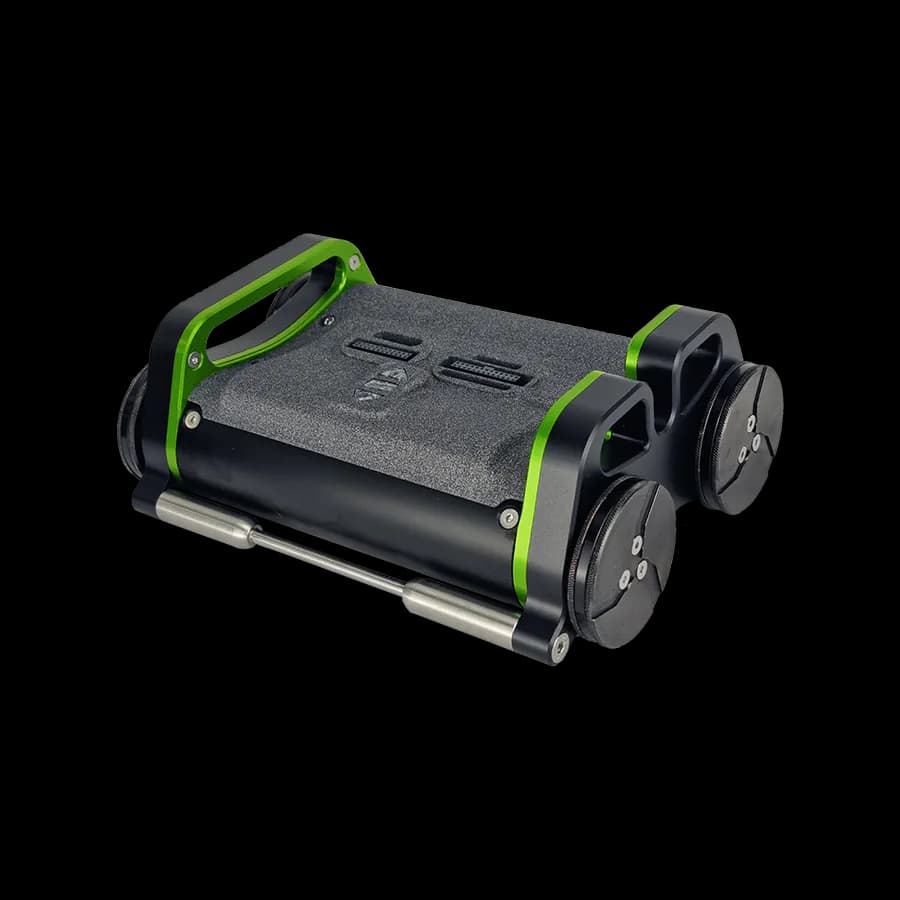

  • QSR System – QSR Axial — 3

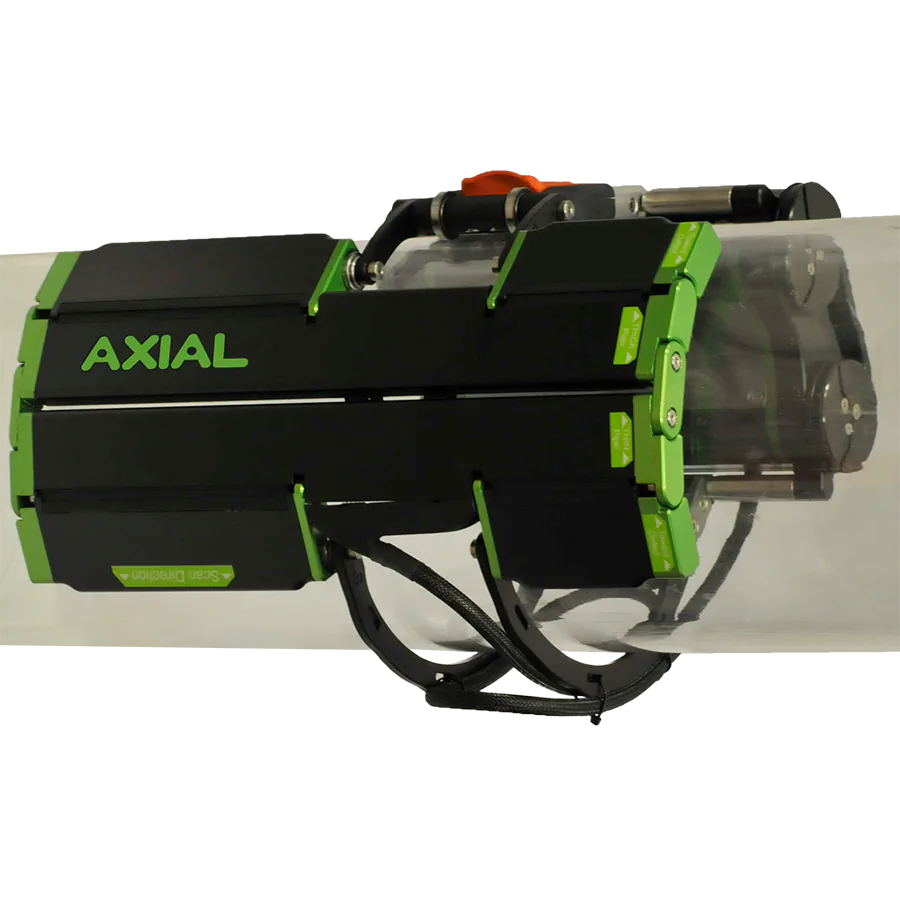

  • QSR System – QSR Axial — 4
  • QSR System – QSR Axial — 5

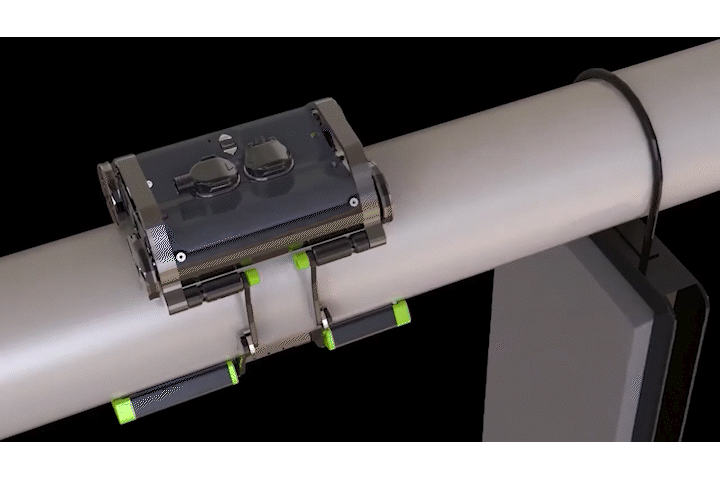

  • QSR System – QSR Axial — 6
Marka
Guided Ultrasonics
Kategori
Inspection / Scanning / QSR System
Yöntem / ürün ailesi
Model
QSR Axial

Teknik Özellikler

Clearance (Sensor)Less than 28 mm (1.1″)
Clearance (Traction Unit)Less than 85 mm (3.4″)
Nominal Pipe Size (Manual Scan)4″ to 48″ (DN 100 to 1200)
Nominal Pipe Size (Motorized Scan)6″ to 16″ (DN 150 to 400)
Operating Temperature-20°C to 70°C (-40°F to 160°F)
Pipe Thickness6 mm to 13 mm (0.236″ to 0.512″)
Surface PreparationSurface must be wiped clean of loose debris. Coatings thicker than 1 mm must be removed under the sensor path.

Teknik özellikler tedarikçinin yayınladığı verilerden alınmıştır; nihai ve bağlayıcı değerler için tedarikçi kaynağına başvurunuz.
