Guided Ultrasonics

QSR System – QSR1

Ürün özeti

QSR1, yönlendirilmiş dalga tabanlı Kantitatif Kısa Menzil (QSR) teknolojisini kullanan bir tarama cihazıdır; boru üst yüzeyi boyunca eksenel ilerlerken dalgaları çevre boyunca göndererek ilgili bölgenin kalınlık profilini çıkarır ve kalan cidar kalınlığını ortalama değerle birlikte ölçer. Nominal 6–24 inç (DN 150–600) çaplı, 6–13 mm cidar kalınlığındaki yatay (±15°) borulara uygulanır; USB ve LAN ile haberleşir.

QSR System – QSR1

QSR System – QSR1

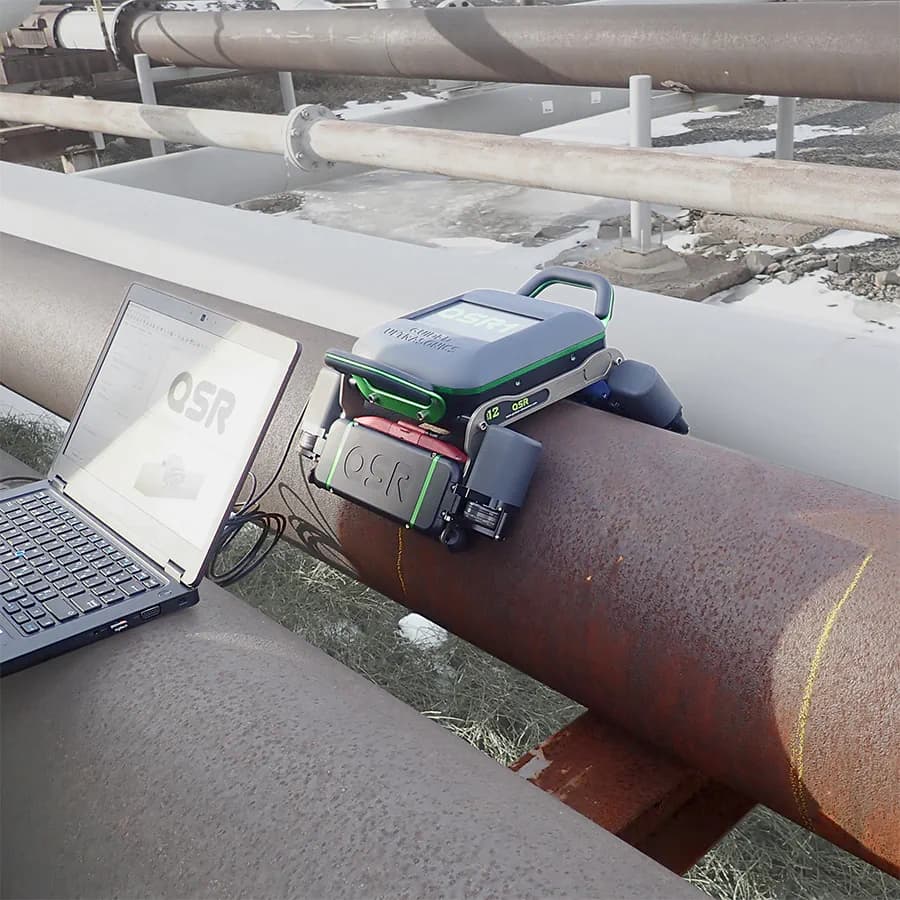

  • QSR System – QSR1 — 2

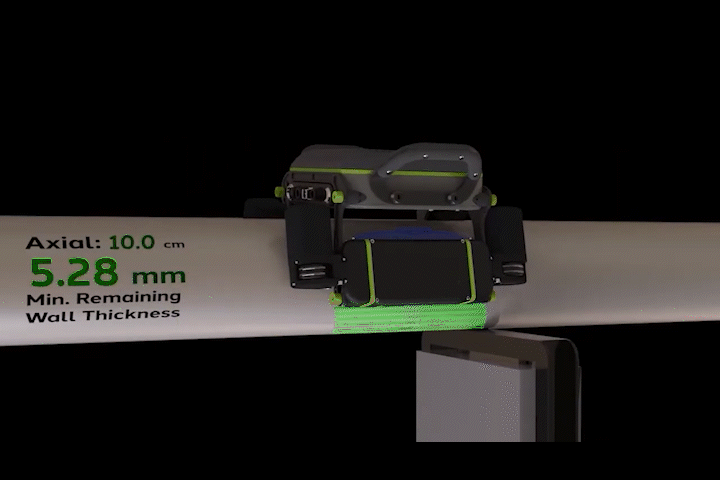

  • QSR System – QSR1 — 3
Marka
Guided Ultrasonics
Kategori
Inspection / Scanning / QSR System
Yöntem / ürün ailesi
Model
QSR1

Teknik Özellikler

ClearanceVaries according to diameter: from 210 mm to 170 mm [8.3″ to 6.7″] Special frames available for limited clearance.
CommunicationsUSB, LAN
Operating Temperature‐20°C to 70°C (‐40°F to 160°F)
Pipe Diameter6″ to 24″ (DN 150 to 600) – Nominal API 5L
Pipe OrientationHorizontal (±15 degrees)
Pipe Wall Thickness6 mm to 13 mm (0.236″ to 0.512″)
Surface PreparationSurface must be wiped clean of loose debris. Coatings thicker than 1 mm must be removed under the sensor.

Teknik özellikler tedarikçinin yayınladığı verilerden alınmıştır; nihai ve bağlayıcı değerler için tedarikçi kaynağına başvurunuz.
